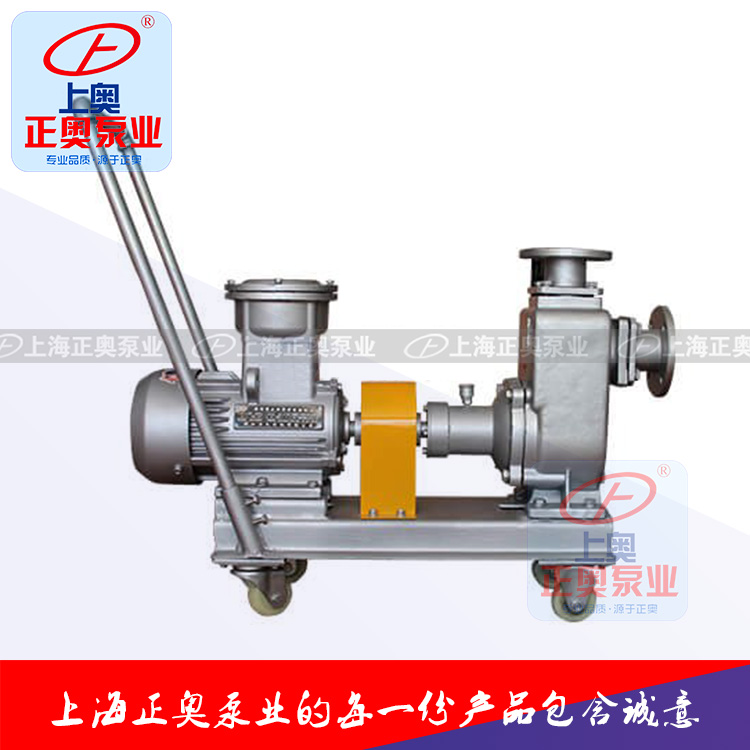

JMZ不銹鋼自吸泵概述

不銹鋼自吸泵JMZ、FMZ型采用機械密封組裝，長年不漏，適合輸送-３５度+８０度的各種酒類、飲料、乳品、藥劑、汽油、溶劑油、糖漿等（超過４０度吸程將明顯降低）。JMZ、FMZ不銹鋼自吸泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點，JMZ、FMZ不銹鋼自吸泵更換３-４個零件后便可用于輸送濃漿、酸、堿、鹽等液體。

該不銹鋼自吸泵采用機械密封組裝，安裝防爆，長年不漏，適合輸送-35～+120℃的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等。

本泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動是不需引灌等特點。該泵更換3～4個零件后便可用于輸送濃漿、酸、堿、鹽等液體。

性能范圍：

流量為３m3/h-100m3/h

揚程為18m-14m

口徑為25mm-150mm

JMZ型不銹鋼自吸泵型號意義

例：　40 J M Z - 30 T

40:　　進口口徑

J : J為酒泵，F(xiàn)為耐酸泵

M : M代表優質不銹鋼制造

Z : Z為自吸式，T表示移動式，G為固定式

30: 揚程

T : T: 表示特殊要求的出口或流量

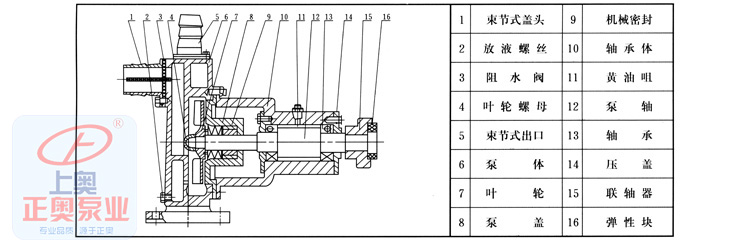

JMZ型不銹鋼自吸泵結構圖

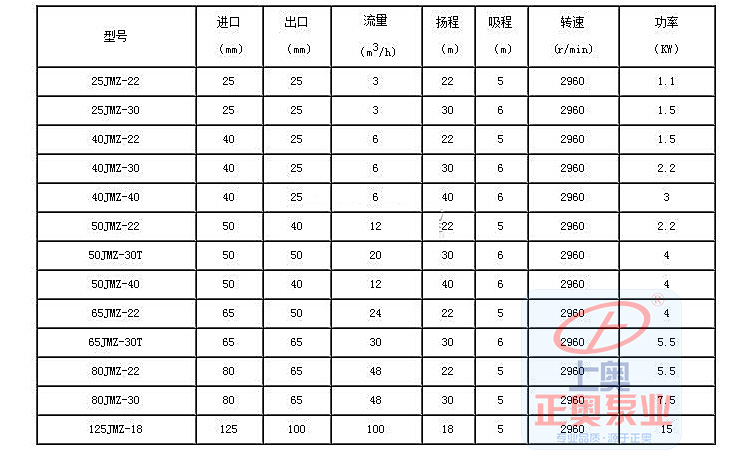

JMZ不銹鋼自吸泵性能參數

型號	口徑		流量（m3/h)	揚程	吸程	電機	轉動（r/min）	型號
型號	進口	出品	流量（m3/h)	揚程	吸程	電機	轉動（r/min）	型號
25JMZ-22	25	25	3	22	5	1.1	2900	25JMZ-22
25JMZ-30	25	25	3	30	6	1.5	2900	25JMZ-30
40JMZ-22	40	25	6	22	5	1.5	2900	40JMZ-22
40JMZ-30	40	25	6	30	6	2.2	2900	40JMZ-30
40JMZ-40	40	25	6	40	6	3	2900	40JMZ-40
50JMZ-22	50	40	12	22	5	2.2	2900	50JMZ-22
50JMZ-30T	50	50	20	30	6	4	2900	50JMZ-30T
50JMZ-40	50	40	12	40	6	4	2900	50JMZ-40
65JMZ-22	65	50	24	22	5	4	2900	65JMZ-22
65JMZ-30T	65	65	30	30	6	5.5	2900	65JMZ-30T
80JMZ-22	80	65	48	22	5	7.5	2900	80JMZ-22
80JMZ-30	80	65	48	30	5	7.5	2900	80JMZ-30
125JMZ-18	125	100	100	18	5	15	2900	125JMZ-18

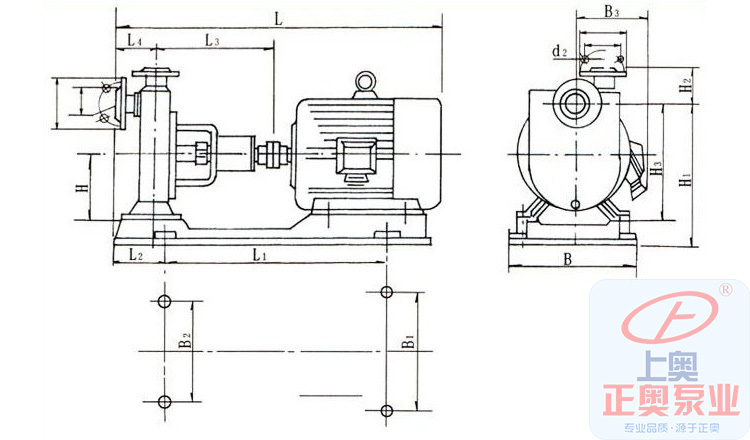

JMZ型不銹鋼自吸泵安裝尺寸

型號	配套電機KW	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	H3	D1	D2	D3	D4	n×ø d		d1		d2
型號	配套電機KW	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	H3	D1	D2	D3	D4	n	ø	數量	ø	數量	ø
25JMZ-22	1.1	670	400	115	265	110	260	215	215	150	110	234	120	200	100	75	100	75	4	12	4	12	4	12
25JMZ-30	1.5	700	430	130	264	107	280	240	240	155	130	282	107	210	100	75	100	75	4	14	4	12	4	12
40JMZ-22	1.5	720	430	140	273	118	280	240	240	155	130	265	124	225	130	100	100	75	4	14	4	14	4	12
40JMZ-30	2.2	730	430	132	268	113	280	240	240	155	130	280	123	237	130	100	100	75	4	14	4	14	4	12
40JMZ-40	3	820	500	128	320	120	330	290	240	180	132	305	127	250	130	100	100	75	4	14	4	14	4	12
50JMZ-22	2.2	760	430	151	282	127	280	240	240	155	130	280	143	232	140	110	130	100	4	14	4	14	4	14
50JMZ-30T	4	860	510	138	315	135	330	290	290	190	132	283	135	228	140	110	140	110	4	14	4	14	4	14
50JMZ40	4	860	510	140	316	119	335	290	290	190	132	321	135	262	140	110	130	100	4	14	4	14	4	14
65JMZ22	4	875	510	163	335	135	360	290	290	190	132	305	148	250	160	130	140	110	4	14	4	14	4	14
65JMZ30T	5.5	980	620	150	356	138	380	320	320	210	132	310	153	252	160	130	160	130	4	14	4	14	4	14
80JMZ22	5.5	980	620	150	340	160	380	320	320	210	132	305	160	250	190	150	160	130	4	14	4	17.5	4	14
80JMZ30	7.5	980	620	150	340	160	380	320	320	210	132	315	160	255	190	150	160	130	4	14	4	17.5	4	14
100JMZ22	11														210	170	190	150	4	18	4	17.5	4	17.5
100JMZ30	15														210	170	190	150	4	18	4	17.5	4	17.5
150JMZ22	15														265	225	240	200	4	18	8	17.5	8	17.5
150JMZ30	22														265	225	240	200	4	18	8	17.5	8	17.5
200JMZ22	18.5
200JMZ30	30

安裝

1.泵可按"泵外形安裝尺寸表"進行打基礎和確定底腳螺栓位巧。但是好等泵運到現聲后按底座尺寸進行施工。

2，泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度，用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端面間偏差不超過0.2毫米。

3，不應用泵承受管路重量，管路得量應有管路支撐設備承受。

4.按裝結束應用手轉動聯軸器看是否輕松靈活，有無卡滯現象。

拆裝

1 .擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋松開。

2，擰開葉輪嫘母（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。

3，用拉子拉下聯軸器然后拆下鍵，軸承端蓋，后將軸和軸承拆開。

4，泵的裝配順序按上述相反進行。

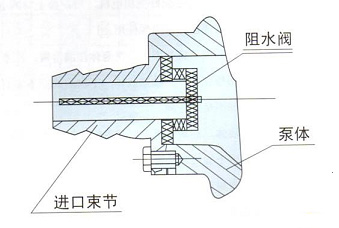

5.吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證自吸效果（見右下圖）。

機械密封的安裝

1 .更換機械密封時，應注意規格，型號都要與原來的相符。

2，在安裝機械密封過程中，應保持清潔，不許敲打密封原件.以防損傷和破壞。

3 .裝大小密封閥和動靜環時表面應涂上一層清潔的機油和透明油。

4.將靜環和大膠圈裝入泵蓋，然后一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。

5，將彈資座、彈簧，推壞組成-體.以彈簧座面為作力點，將其推上主軸，其推力以彈簧壓縮2-4mm后在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏松,摩擦力偏小,如彈簧縮6mm以上，動壞和密封圈仍不能在軸上滑動，則說明配合偏緊.應以檢查機械密封是否與原來的相符合。

故障與排除

故障

產生原因

排除方法

不出液

1泵內沒有灌注滿啟動液

2吸入管、壓出管或泵的流產堵塞

3吸入管路漏氣

4吸上高度超過允許范圍

5使用揚程超過了設計揚程

6輸送熱地、發揮性介質

7轉向反了

8機械密封漏氣

1重新灌滿液體，第二次啟動則不必灌液

2清除雜物

3檢修和更換吸入管路

4按允許吸上高度重新安裝泵

5重新選泵

6降低吸程或采用取倒灌安裝

7糾正轉向

8檢修或更換機械密封

自吸時間長

1液體溫度過高

2吸入管道過長

3進口管道有Ω型彎曲

4出口淹沒在液體中

1液體溫度降至40度以下

2盡量縮短管道

3去除所有Ω型管道

4使出口與大氣相通

流量不夠

1吸入管浸泡的深度不夠

2吸入管路太細或有雜物堵塞

3葉輪嚴重磨損或嚴重腐蝕

4密封環嚴重磨損后腐蝕

5葉輪與泵蓋間隙太長

1增加吸入管的浸入深度

2換合適管路，清除雜物

3換新葉輪

4換新密封環

5減少間隙

揚程不夠

1葉輪腐蝕嚴重

2電機配錯

3葉輪與泵蓋間隙太長

1換新葉輪

2更換電機

3減少間隙

軸承過熱

1潤滑油不夠或太多

2泵軸與電機軸不同心

3軸承損壞

4軸承質量不符

1潤滑油應上密封腔的30-40%

2調整使泵軸與電機軸同心

3更換新軸

4降低噪音軸承

振動嚴重

1泵軸電機軸不同心

2泵軸彎曲

1調整使泵軸與電機軸同心

2重新?lián)Q軸

密封泄漏

1彈簧壓力不足

2動環或靜環端腐蝕、磨損或劃傷

3動環密封圈腐蝕變形

4異物或介質結晶影響了動環的主向移動

1調整彈簧壓縮量或換彈簧

2修復或更換動環或靜環

3重新?lián)Q動環密封圈

4去除異物或介質的結晶

電機過熱

1液體比重大或溫度太高

2機械密封彈簧調的太緊

3電壓過低

4裝配質量差，有些零件磨擦或電機與泵軸的不同心

1加大電機

2重新調整彈簧壓縮量

3提高電壓

4檢查裝配質量，排除裝配故障

不銹鋼自吸泵JMZ、FMZ型采用新型機械密封組裝，安全防爆，長年不漏，適合輸送-３５度+８０度的各種酒類、飲料、乳品、藥劑、汽油、溶劑油、糖漿等（超過４０度吸程將明顯降低）。JMZ、FMZ不銹鋼自吸泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點，JMZ、FMZ不銹鋼自吸泵更換３-４個零件后便可用于輸送濃漿、酸、堿、鹽等液體。

例：　40 J M Z - 30 T

40:　　進口口徑

J : J為酒泵，F(xiàn)為耐酸泵

M : M代表優質不銹鋼制造

Z : Z為自吸式，T表示移動式，G為固定式
