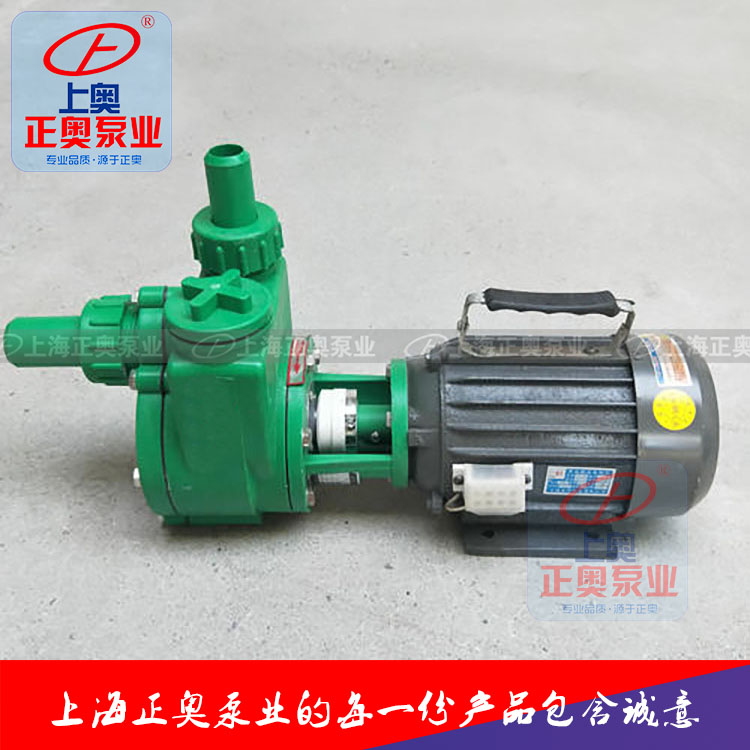

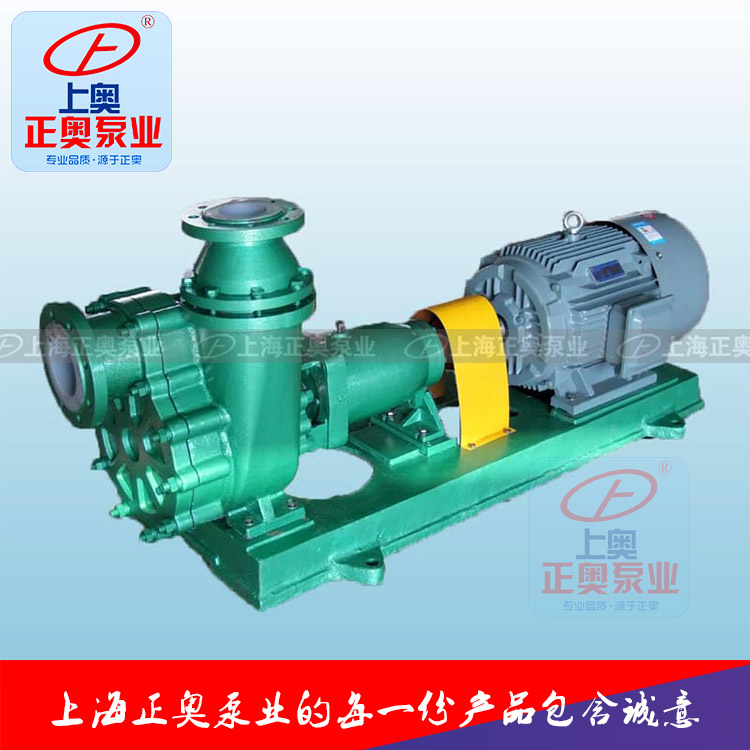

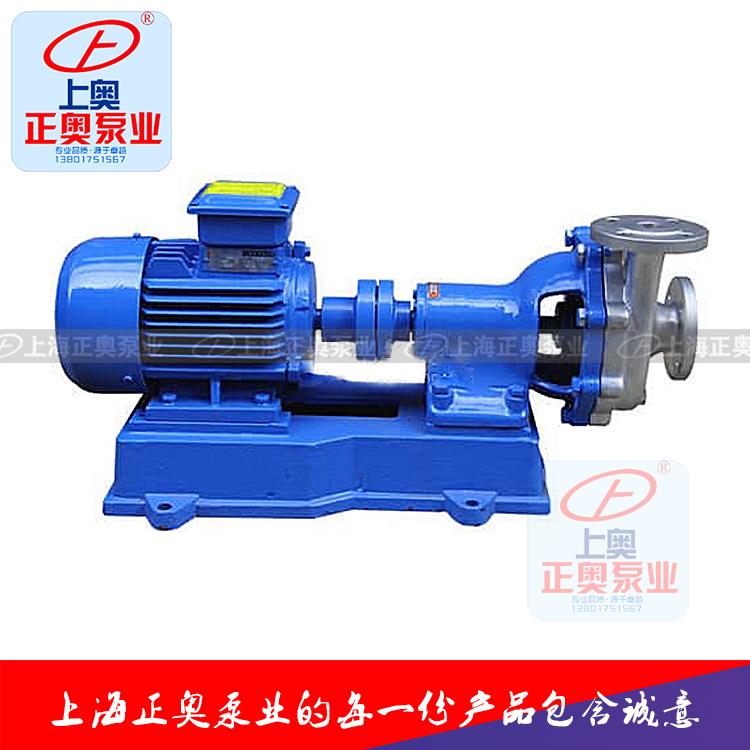

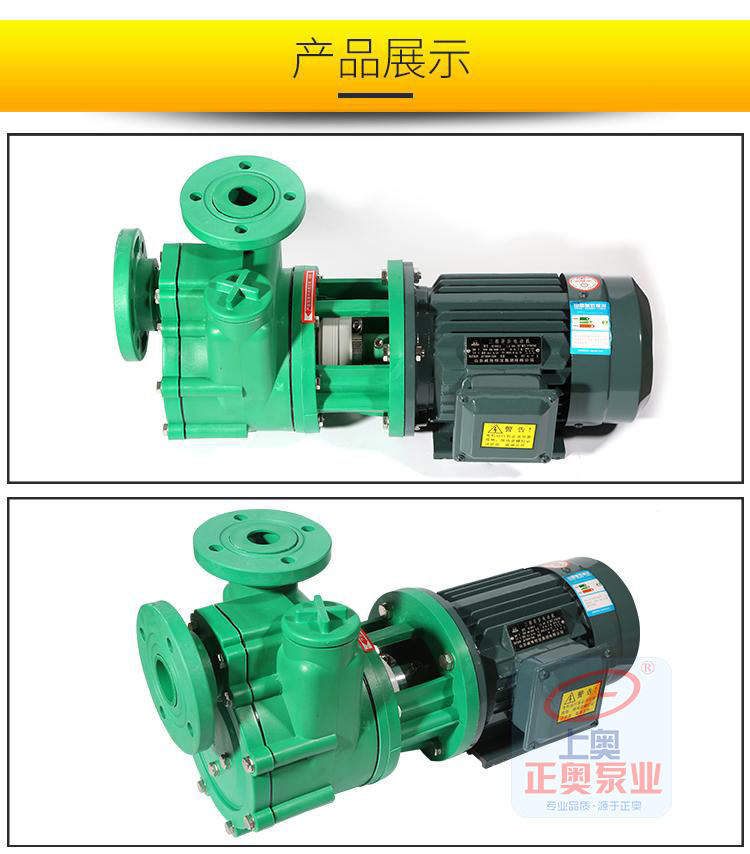

一、產品概述：

上奧牌FPZ自吸泵采用增強聚丙烯（CFR-PP）一次注塑成型泵腔內設有吸液室、儲液室、回液止回閥、氣液分離室、回流孔。只需在開機前灌引液，以后不必重復灌注引液，在吸送介質時，液體可時斷時續，斷液15分鐘內來液可繼續吸送，機械密封不需另加冷卻水冷卻，操作簡便，是取代液下泵的產品。CFR-PP材質耐一般酸堿鹽類，工作溫度-14℃～80℃。

二、產品特點：

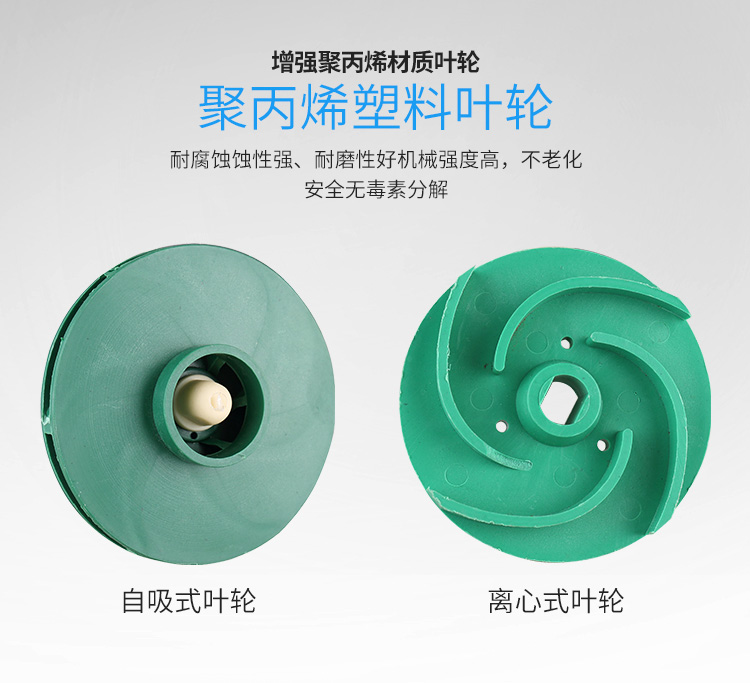

具有體積小、重量輕、結構簡單、使用方便、效高率。泵體內腔光滑，葉輪為閉式，采用機械密封和耐橡膠圈密封等二種，全軸為不銹鋼用套筒式連接。輸送介質溫度為-20℃~80℃，流量：4-25m3/h 揚程：7-25m轉速2900r/min

三、產品用途：

主要用于輸送酸，堿，鹽等腐蝕性液體，但不得用于輸送若干對ABS工程塑料有顯著作用的化學品，如芳烴、脂肪烴的鹵素衍生物，酮類及濃酸堿等。

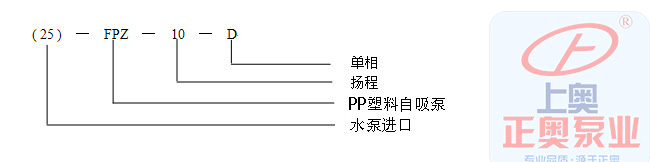

四、型號意義:

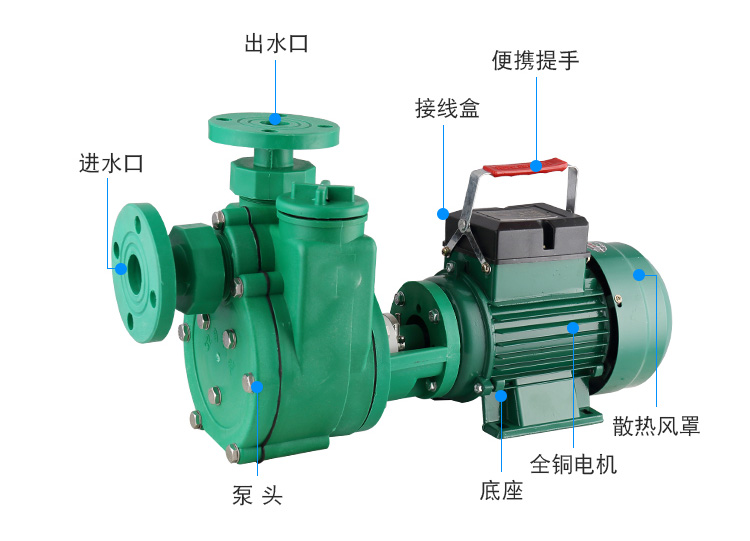

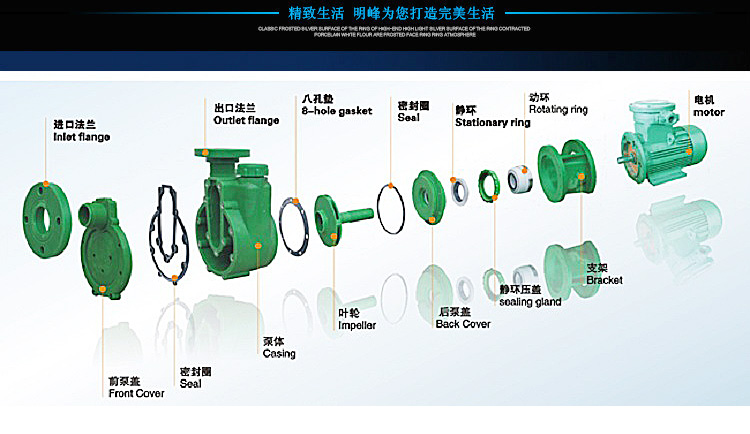

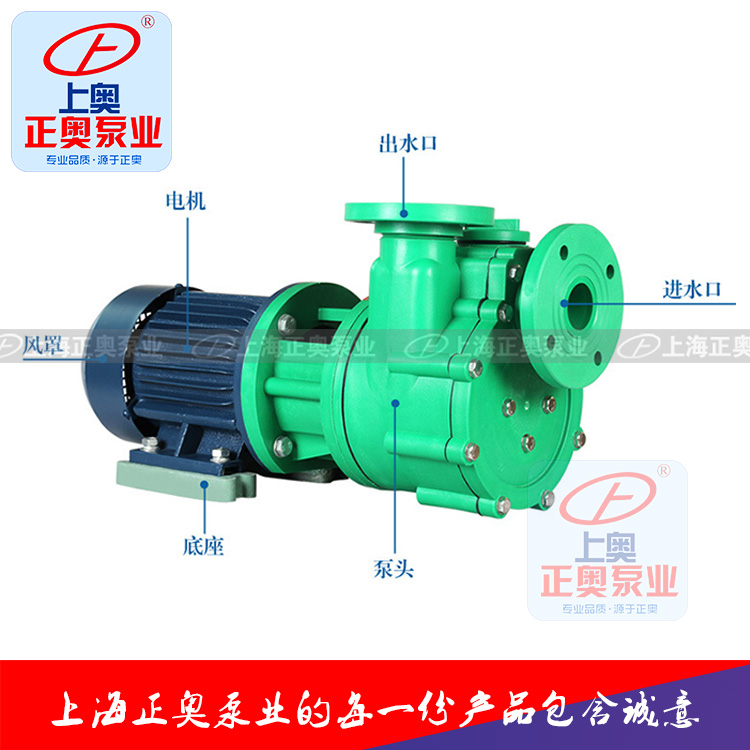

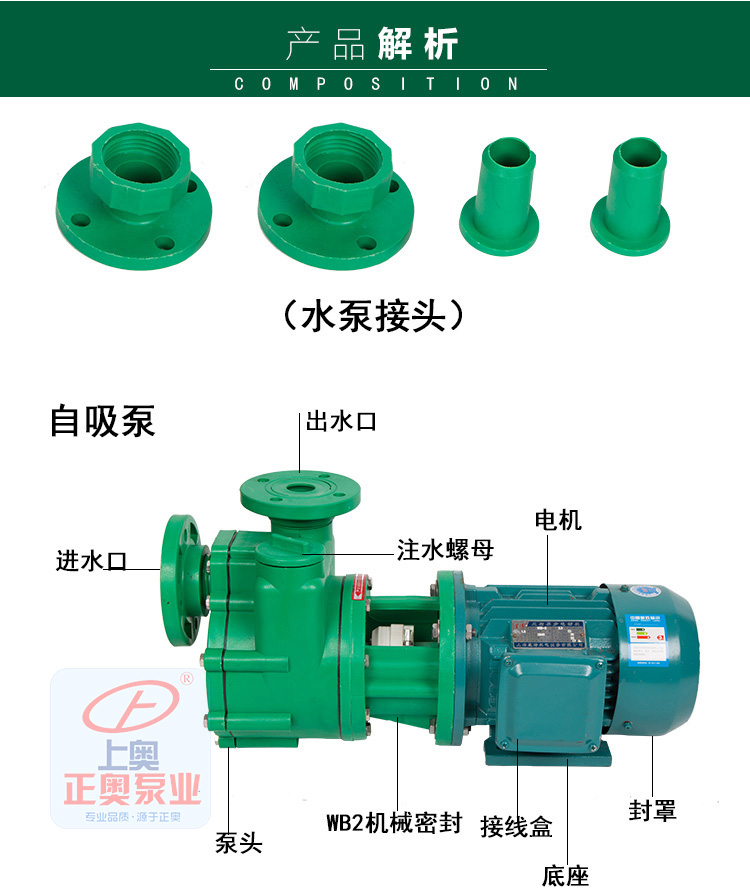

五、結構說明:

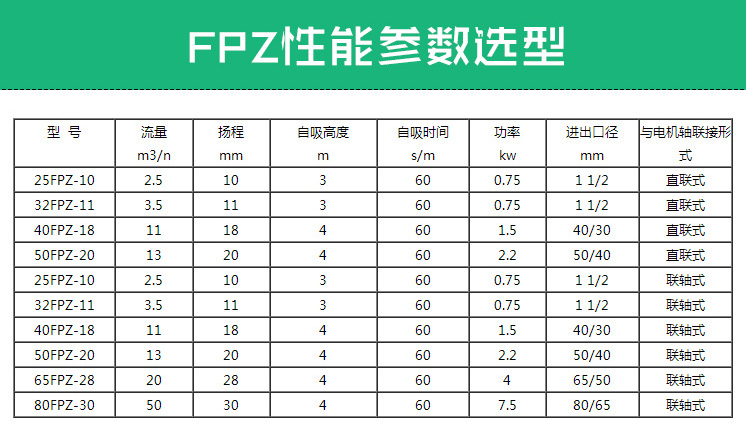

六、性能參數:

型號	流量 m3/n	揚程 mm	自吸高度 m	自吸時間 s/m	功率 kw	進出口徑 mm	與電機軸聯接形式
25FPZ-10	2.5	10	3	60	0.75	1 1/2	直聯式
32FPZ-11	3.5	11	3	60	0.75	1 1/2	直聯式
40FPZ-18	11	18	4	60	1.5	40/30	直聯式
50FPZ-20	13	20	4	60	2.2	50/40	直聯式
25FPZ-10	2.5	10	3	60	0.75	1 1/2	聯軸式
32FPZ-11	3.5	11	3	60	0.75	1 1/2	聯軸式
40FPZ-18	11	18	4	60	1.5	40/30	聯軸式
50FPZ-20	13	20	4	60	2.2	50/40	聯軸式
65FPZ-28	20	28	4	60	4	65/50	聯軸式
80FPZ-30	50	30	4	60	7.5	80/65	聯軸式

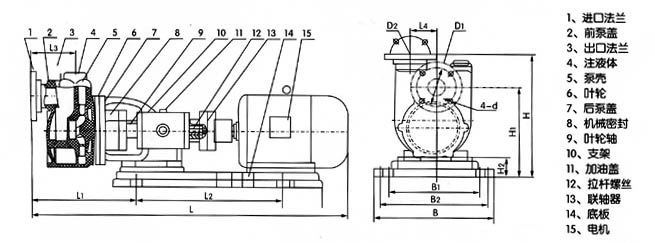

FPZ型塑料自吸泵(安裝尺寸)

尺寸型號	L	L1	L2	L3	L4	H	H1	H2	B	B2	B1	D1	D2	4-d
25FPZ-10 32FPZ-11	460	290	100	110	60	260	190	50	150	110	110	100	85	11/2	12
25FPZ-10 32FPZ-11	460	290	100	110	60	260	190	50	150	110	110	100	85	11/2	18
40FPZ-18 直聯式 40FPZ-18	560	345	100	110	70	285	200	50	190	140	140	110	100	18
40FPZ-18 直聯式 40FPZ-18	780	300	345	105	70	300	220	60	290	250	210	110	100	18
50FPZ-20 直聯式 50FPZ-20	570	345	125	110	70	285	200	50	190	140	140	125	110	18
50FPZ-20 直聯式 50FPZ-20	790	290	345	105	70	300	220	60	290	250	210	125	110	18
65FPZ-28 直聯式 65FPZ-28	670	400	140	145	80	340	250	50	240	190	190	145	125	18
65FPZ-28 直聯式 65FPZ-28	950	395	365	145	80	400	310	95	335	275	250	145	125	18
80FPZ	1030	422	365	175	110	420	325	100	380	330	255	150	145	18

安裝使用注意事項

1.泵在安裝使用前（由于長途運輸）仔細檢查各部緊固件是否松動，若有松動應重新緊固，檢查泵軸與電機軸的同心度，若有偏離校正。

2.安裝管道不可直接支撐在泵的進出口法蘭上，另設支撐點，以防變形損壞。進口管路要盡量減少管路水力損失，90°彎頭不得超過兩個，吸入管不得漏氣，否則會影響抽真空吐液時間或出現不吐液及流量、揚程不足。

3.第一次使用開機前打開液蓋，將引液注滿泵體，并將注液蓋擰緊，不得漏氣，嚴禁脫液空轉及反轉。

4.有支架軸承箱泵，使用前加注冷卻機油至視鏡面一半，否則要燒壞軸承，并要定期更換機油。

5.輸送液不能有泥沙或較長軟纖維，以防堵塞損壞葉輪及機械密封。

6.泵的出口應裝閥門，先關閥再停機，先開機再開閥。

保養及維修

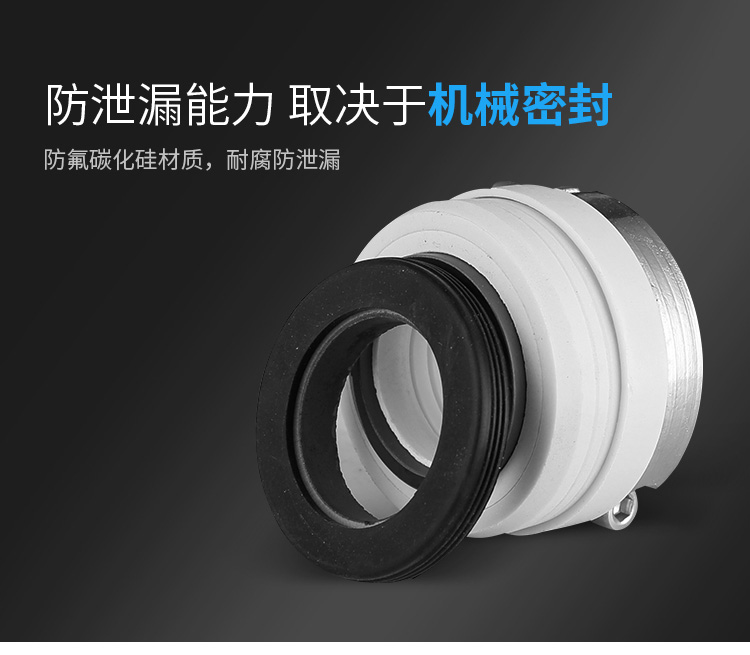

1.使用一段時間后，發現機械密封端面泄露，是端面磨損所致，應調整動環，放松不銹鋼半圓的兩顆螺釘。適當向前推進，用手旋轉泵軸以輕松無阻力為佳，過松會產生泄露，過緊易磨損影響機械密封的壽命。

2. 每天連續開機8~10小時。24小時連續運轉的應有備件，定期更換維修，更換期一般為二至三個月，到期都應拆下來檢修。不影響生產，非連續運轉生產的可隨時檢修。

3. 輸送介質比重大于1.2時應另配電機，否則將影響揚程或導致電機燒壞。

4. 拆卸順序為：卸下電機、支架、底板螺釘、卸下機械密封罩、冷卻水咀、松開動環卡環螺栓，靜環壓板螺栓、前后泵蓋螺栓，將葉輪軸拉桿緊定螺釘擰松，擰出3~5mm，用鐵錘敲打拉桿，將葉輪打松后，卸下拉桿、葉輪和機械密封，在卸機械密封件時應手工操作，不可用金屬工具敲打，嚴防損壞。

5.檢修：清楚泵殼、前后泵蓋、葉輪、機械密封組件內的污物，并沖刷干凈，無損壞的可繼續使用，檢查機械密封面兩端有無損壞，動環端面磨損或劃傷較少的可用細金相砂放在平板上進行磨平，可繼續使用。
